(BĐT) - Nhằm khắc phục tình trạng hư hỏng mặt cầu Thăng Long, đảm bảo an toàn giao thông cho các phương tiện qua lại trên cầu… Tổng Cục Đường bộ Việt Nam đã quyết định đầu tư sửa chữa mặt cầu Thăng Long bằng nguồn vốn bảo trì đường bộ, việc sửa chữa mặt cầu Thăng Long lần này sẽ áp dụng công nghệ mới, tiên tiến nhất hiện nay.
Cầu
Thăng Long bắc qua sông Hồng, nằm trên đường vành đai III của thành phố Hà Nội,
là một trong những tuyến đường giao thông huyết mạch nối Thủ đô Hà Nội với sân
bay quốc tế Nội Bài và các tỉnh phía Bắc với lưu lượng giao thông lớn

Cầu Thăng Long bắc qua sông Hồng, nằm trên đường vành đai III của thành phố Hà Nội, là một trong những tuyến đường giao thông huyết mạch nối Thủ đô Hà Nội với sân bay quốc tế Nội Bài và các tỉnh phía Bắc với lưu lượng giao thông lớn

Theo phương án sữa chữa mặt cầu Thăng Long đã được Bộ Giao thông vận tải phê duyệt: Đơn vị thi công sẽ cào bóc sạch lớp bê tông nhựa hiện hữu, làm sạch bản mặt thép, tiếp đó, sẽ hàn các đinh neo vào bản mặt thép; lắp đặt lưới thép và đổ một lớp bê tông siêu tính năng (UHPC) cường độ cao. Sau đó, sẽ thi công lớp phủ gốc nhựa tạo nhám và êm thuận trong quá trình khai thác. Đồng thời, sửa các khe co giãn đã hư hỏng, đảm bảo tăng cường tuổi thọ của cầu. Tuổi thọ theo tiêu chuẩn thiết kế là 10 năm đối với lớp phủ gốc nhựa tạo nhám và tạo êm thuận ở trên cùng. Dự kiến, công trình sẽ được thi công và hoàn thành đưa vào sử dụng trong khoảng 150 ngày.

Sau khi có chủ trương đầu tư và quyết định số 2516/QĐ-TCĐBVN ngày 09/6/2020 về việc phê duyệt thiết kế bản vẽ thi công và dự toán xây dựng Gói thầu số 05: Thi công xây dựng – Dự án sửa chữa cầu Thăng Long, Tổng Cục Đường bộ Việt Nam đã tổ chức đấu thầu rộng rãi trong nước (đấu thầu qua mạng). Kết quả, Liên danh Thành Hưng - Vĩnh Hưng – Phương Thành - Thuận An (Công ty TNHH Đầu tư và Xây dựng Thành Hưng; Công ty Cổ phần thương mại, Tư vấn và Xây dựng Vĩnh Hưng; Công ty Cổ phần Đầu tư và Xây dựng Giao thông Phương Thành; Công ty Cổ phần Phát triển Xây dựng và Thương mại Thuận An) đã trúng thầu, với giá trúng thầu 242.846.309.000 đồng, thời gian thi công 150 ngày.

Theo đó, Công ty Cổ phần Đầu tư và Xây dựng Giao thông Phương Thành sẽ chịu trách nhiệm công tác đảm bảo an toàn giao thông, cào bóc lớp bê tông hiện hữu, thảm bê tông nhựa mặt cầu; Công ty Cổ phần thương mại, Tư vấn và Xây dựng Vĩnh Hưng, phụ trách vệ sinh tinh mặt cầu, làm nhà bao che để thi công; Hàn đinh neo và rải lưới thép, cung cấp điện phục vụ công tác thi công tại công trình; Công ty Cổ phần Phát triển Xây dựng và Thương mại Thuận An thực hiện việc hàn đinh neo và rải lưới thép; Công ty TNHH Đầu tư và Xây dựng Thành Hưng chịu trách nhiệm sản xuất và thi công hạng mục bê tông UHPC – sản phẩm chính tạo nên kết cấu chịu lực của cầu.

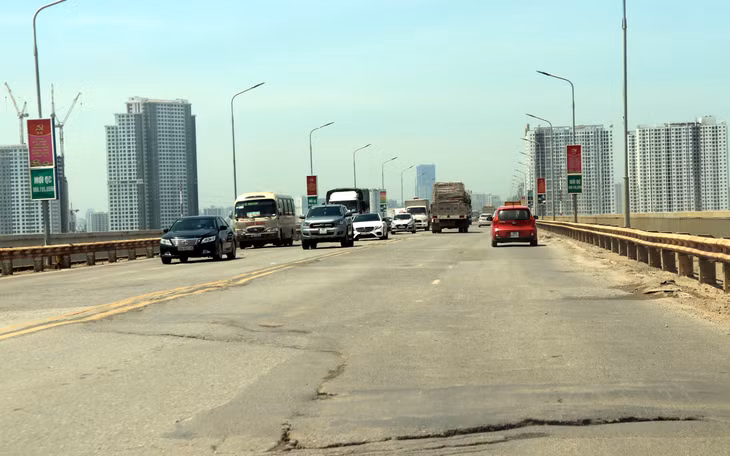

Áp dụng công nghệ mới sửa chữa mặt cầu Thăng Long ảnh 1

Đơn vị thi công sẽ cào bóc sạch lớp bê tông nhựa hiện hữu, làm sạch bản mặt thép, tiếp đó, sẽ hàn các đinh neo vào bản mặt thép; lắp đặt lưới thép và đổ một lớp bê tông siêu tính năng cường độ cao

Được biết, đây là lần đầu tiên bê tông siêu tính năng (UHPC) được sử dụng trong sửa chữa mặt cầu Thăng Long. Tiến sỹ Trần Bá Việt, Tổng thư ký kiêm Phó Chủ tịch Hội Bê tông Việt Nam cho biết: Bê tông siêu tính năng (Ultra-high performance concrete hay viết tắt là UHPC) là loại bê tông thế hệ mới với nhiều ưu điểm vượt trội hơn so với các loại bê tông truyền thống xét về mặt cường độ cũng như độ bền. UHPC đã được nghiên cứu và phát triển cũng như ứng dụng trên khắp thế giới hơn 40 năm tính đến thời điểm hiện tại. UHPC là một loại vật liệu bê tông composite gốc xi măng được tối ưu hóa các thành phần hạt cốt liệu với tỉ lệ nước/xi măng nhỏ hơn 1.25 dẫn đến sự giảm thiểu lỗ rỗng và làm mật độ phân bố của các vi cấu trúc trở nên dày đặc, đồng thời sử dụng hàm lượng cốt sợi phân tán để tăng tính dẻo khi chịu kéo uốn. Trên cơ sở đó, UHPC có thể đạt được những tính năng vượt trội so với bê tông thông thường. Đặc tính cơ học cơ bản nhất của UHPC sử dụng tại công trình bao gồm cường độ chịu nén lớn hơn 120 Mpa, cường độ chịu kéo khi uốn lớn hơn 7Mpa. Ngoài ra UHPC còn được đặc trưng bởi độ cứng và độ bền cực kỳ cao.

Cũng theo Tiến sỹ Trần Bá Việt, Tổng thư ký kiêm Phó Chủ tịch Hội Bê tông Việt Nam, bê tông siêu tính năng có ưu điểm: Không độc hại, các thành phần trộn sẵn, thi công dễ dàng; cường độ uốn và cường độ nén cao, tăng khả năng chống thấm, chống ăn mòn lớn; khả năng chịu va đập, mài mòn lớn… Ví dụbê tông thông thường chỉ có cường độ kháng nén từ 15Mpa – 35Mpa và không chịu được kéo khi uốn nhưng bê tông UHPC có cường độ kháng nén lớn hơn rất nhiều từ 120Mpa – 160Mpa và đặc biệt chịu được kéo khi uốn với cường độ chịu kéo khi uốn 7Mpa – 13Mpa … nên rất thích hợp đối với công trình có kết cấu giàn thép như cầu Thăng Long.

Áp dụng công nghệ mới sửa chữa mặt cầu Thăng Long ảnh 2

Đây là lần đầu tiên bê tông siêu tính năng (UHPC) được sử dụng trong sửa chữa mặt cầu Thăng Long

Ông Nguyễn Ngọc Đình, Tổng Giám đốc Công ty TNHH Đầu tư và Xây dựng Thành Hưng chia sẻ: Công ty TNHH Đầu tư và Xây dựng Thành Hưng được thành lập năm 1993, hiện vốn điều lệ 450 tỷ đồng, năm 2015, Công ty là đơn vị đầu tiên và duy nhất đến nay của tỉnh Tuyên Quang được Viện Khoa học công nghệ Xây dựng (Bộ Xây dựng) chuyển giao công nghệ sản xuất bê tông cốt sợi thép phân tán mác 500. Trong những năm qua, Công ty đã tập trung mọi nguồn lực cho việc đầu tư máy móc thiết bị và nhân lực để nghiên cứu, phát triển các sản phẩm bê tông cốt sợi thép. Hiện Công ty đã làm chủ công công nghệ sản xuất bê tông siêu tính năng và áp dụng để sản xuất các sản phẩm cung ứng cho các công trình như: Tấm lam trang trí của Tòa nhà Ban quản lý khu công nghệ cao và các khu công nghiệp Đà Nẵng, Tấm Facade cho các tòa nhà của trường Đại học FPT Cần Thơ và rất nhiều sản phẩm tấm nắp hố ga, cầu thang, bể phốt … cho các công trình. Đặc biệt, từ sản xuất bê tông cốt sợi thép phân tán mác 500, đến nay Công ty đã sản xuất được bê tông có cường độ kháng nén tương đương mác 1.900 (160 Mpa). Để phục vụ tốt công việc sửa chữa mặt cầu Thăng Long, Công ty TNHH Đầu tư và Xây dựng Thành Hưng đã đầu tư nhập khẩu cối trộn bê tông siêu tính năng từ Châu Âu, lắp đặt tại Tuyên Quang để sản xuất bột UHPC khô đảm bảo chất lượng sản phẩm cho công trình. Đồng thời, đầu tư thêm 02 dây chuyền sản xuất bê tông siêu tính năng ướt lắp đặt trên mặt cầu cùng với hệ thống phụ trợ: Máy rải bê tông siêu tính năng và xe chở UHPC chuyên dụng, hệ thống bảo dưỡng hơi nước đồng bộ…

Cầu Thăng Long bắc qua sông Hồng, nằm trên đường vành đai III của thành phố Hà Nội, là một trong những tuyến đường giao thông huyết mạch nối Thủ đô Hà Nội với sân bay quốc tế Nội Bài và các tỉnh phía Bắc với lưu lượng giao thông lớn. Theo khảo sát tháng 2/2020, lưu lượng giao thông trên cầu là rất lớn khoảng hơn 47.000 lượt xe đi lại trong ngày với nhiều xe quá khổ quá tải.

Cầu Thăng Long được khởi công xây dựng từ năm 1974 và được hoàn thành, đưa vào sử dụng năm 1985. Cầu Thăng Long có kết cấu phức tạp, giàn thép 2 tầng cho đường bộ và đường sắt, chiều dài nhịp lớn, luôn phải chịu tải trọng xe lớn và ngày càng gia tăng trên cầu, cùng với đó là tải trọng tàu hỏa... tạo ra các dao động biến dạng. Mặt cầu chịu phải chịu lực kéo theo cả hai phương dọc và ngang nên đã hư hỏng theo thời gian. Phần lớp phủ mặt đường trên cầu (đặc biệt là trên phạm vi các nhịp giàn thép) và các khe co giãn đã xuất hiện hư hỏng. Từ năm 2009 đến nay: Mặt cầu đã được sửa chữa lớn nhiều lần và duy tu, bảo dưỡng thường xuyên. Tuy nhiên, các hư hỏng trên mặt cầu vẫn chưa được khắc phục triệt để. Mặt cầu vẫn xuất hiện nhiều vết nứt ngang, nứt xiên, ổ gà, lớp bê tông nhựa mặt cầu bị xô dồn… làm ảnh hưởng đến quá trình khai khai thác và tiềm ẩn nguy cơ mất an toàn giao thông. /.
